Painel Bruto de Grade de Aço

Name: Painel Bruto de Grade de Aço
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

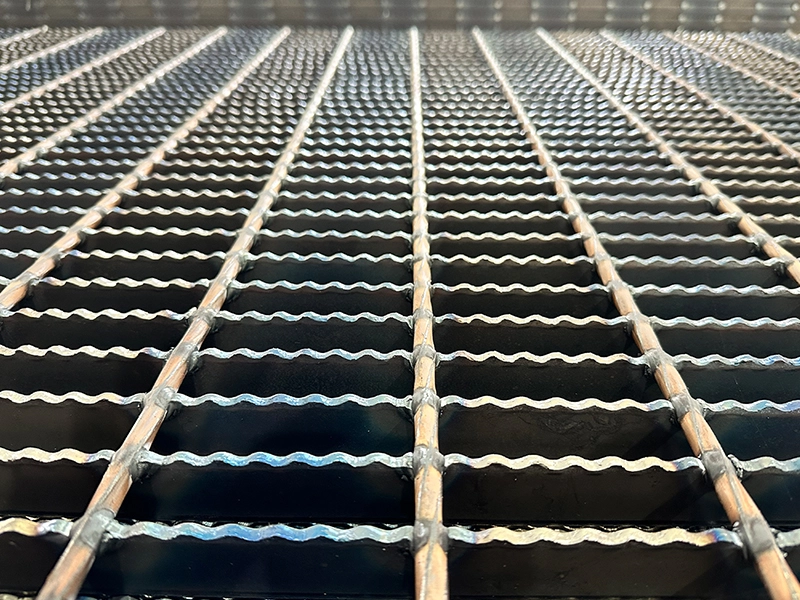

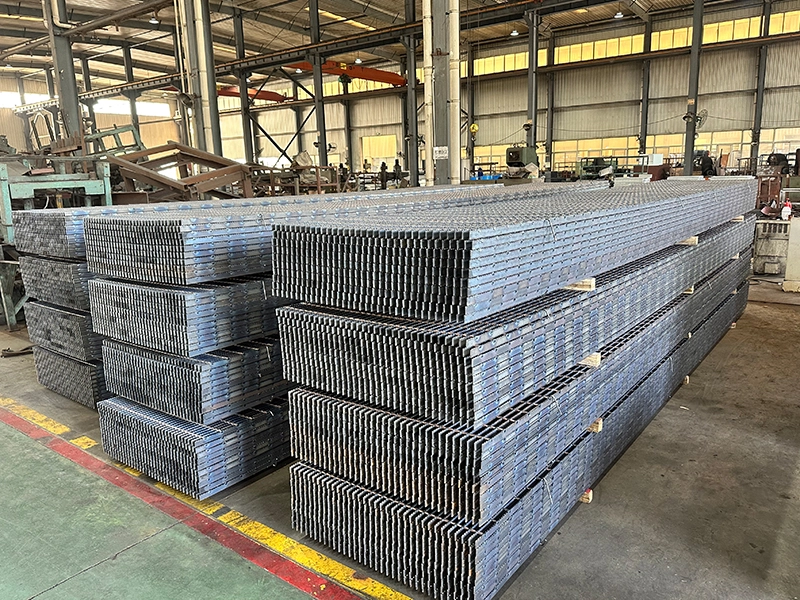

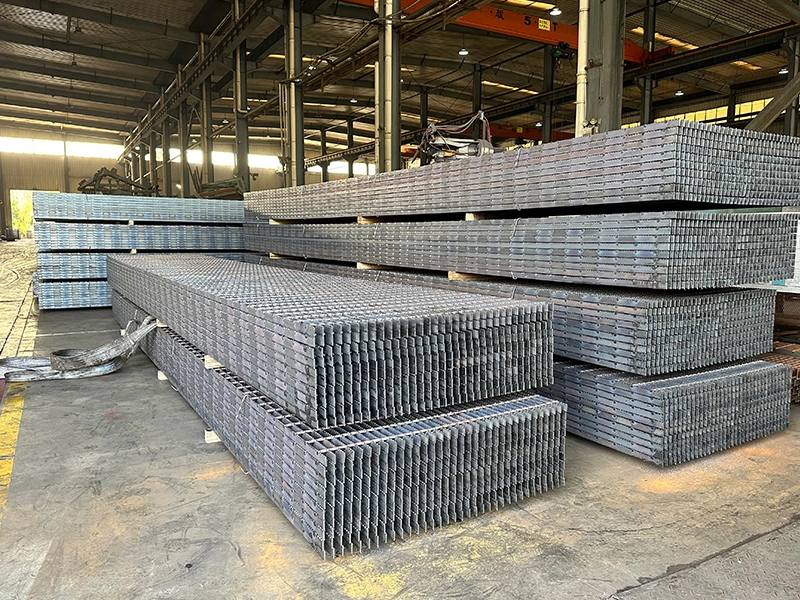

As chapas brutas de grade de aço são as versões planas e não processadas da grade de aço, frequentemente utilizadas como material-base para a criação de produtos acabados, como passarelas, degraus de escada, tampas de canaletas e diversas outras aplicações industriais.

Essas chapas são normalmente fabricadas em aço carbono, aço inoxidável ou aço galvanizado, e estão disponíveis em vários tamanhos, espessuras e capacidades de carga.

Request A Quote

Um painel de grade de aço bruto geralmente consiste em dois componentes principais:

Barras de suporte: São as principais barras de sustentação que correm paralelamente ao comprimento do painel. Elas proporcionam a resistência e a capacidade de carga.

Barras transversais (ou varões transversais): Estas barras correm perpendicularmente às barras de suporte e ajudam a mantê-las no lugar, criando o padrão de grelha. Também acrescentam estabilidade ao painel.

O próprio painel de grelha de aço é frequentemente cortado em dimensões padrão ou personalizadas, de acordo com os requisitos do utilizador final. Posteriormente, pode ser submetido a processos adicionais, como galvanização (revestimento com zinco) ou pintura para resistência à corrosão, ou ainda ser soldado ou maquinado para atender a necessidades específicas de design.

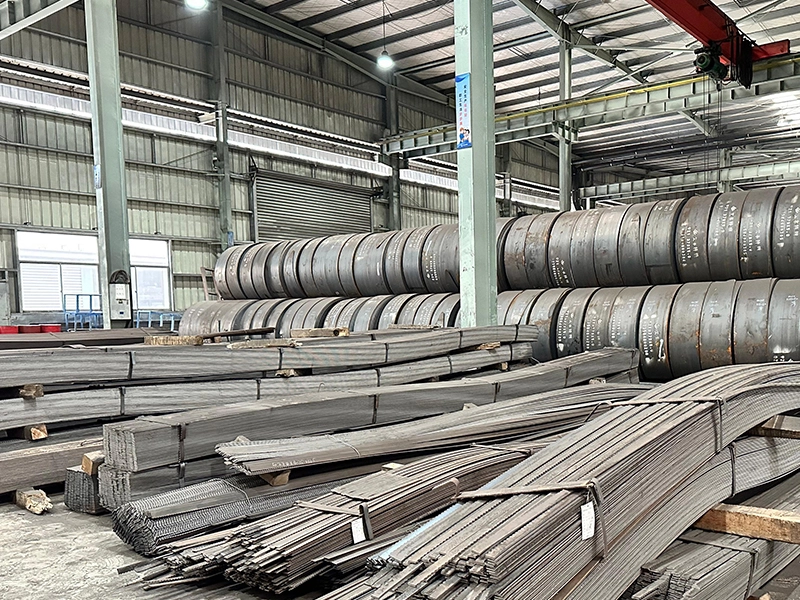

Barras Transversais (ou Hastes Transversais)

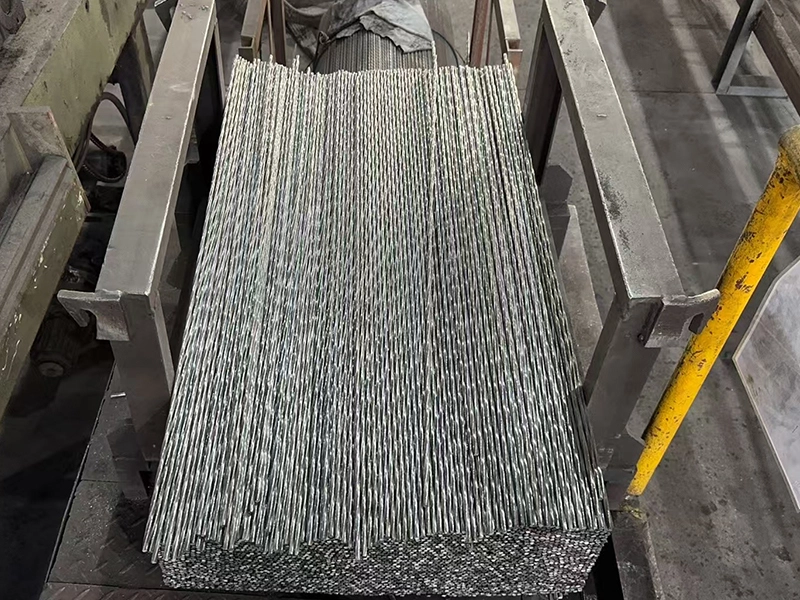

Barras de sustentação

Tabela de Especificações Comuns de Painéis de Grade de Aço Bruto

Barra de suporte (mm)	Barra transversal (mm)			Espaçamento entre barras de suporte (mm)			Espaçamento entre barras transversais (mm)			Largura (mm)	Comprimento (mm)
20x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	outros
20x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	outros
25x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	outros
25x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	outros
30x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	outros
30x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	outros
32x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	outros
32x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	outros
40x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	outros
40x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	outros
50x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	outros
50x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	outros
* A tabela apresenta especificações padrão. Caso outros modelos sejam necessários, iremos personalizá-los para os clientes.

Grau de Matéria-Prima de Aço & Padrão de Galvanização por Imersão a Quente

GRELHAS DE AÇO MATERIAL

Padrão	Norma de Fabricação	Norma do Material de Aço
Padrão	Norma de Fabricação	Barra de Suporte	Barra Transversal	Aço Inoxidável
China	YB/T 4001.1-2019	GB/T 700 Q235 Q235B	GB/T 700 Q235	ASTM A240 GR304(L) ou GR316(L)
EUA	ANSI/NAAMM(MBG531-00)	ASTM A1011 CS Tipo B ou ASTM A36	ASTM A510	ASTM A240 GR304(L) ou GR316(L)
Reino Unido	BS4592	BS EN 10025	BS EN 10025	BS EN 10258
Alemanha	DIN24537-1	DIN EN 10025	DIN EN 10025	DIN EN 10088
Austrália	AS1657	BS EN 10025	BS EN 10025	BS EN 10258

GALVANIZAÇÃO POR IMERSÃO A QUENTE

Norma de Galvanização	China	EUA
Norma de Galvanização	GB/T 13912	ASTM A123/A 123M
Espessura do Material	3≤t≤6	1,6≤t≤3,2	3,2≤t≤4,8	4,8≤t≤6,4
Espessura Média Mínima (μm)	70	65	75	75
Conversão	mils=μmx0,03937 oz/ft²=μmx0,02316 g/m²=μmx7,067
*A espessura da camada galvanizada pode ser personalizada de acordo com as necessidades do cliente
