Tolerância para Grade de Barras de Aço

ANSI/NAAMM (MBG531) e YB/T4001.1-2019 são os padrões de produção de grelhas de aço mais amplamente utilizados. A seguir estão as tolerâncias de produção das grelhas de aço.

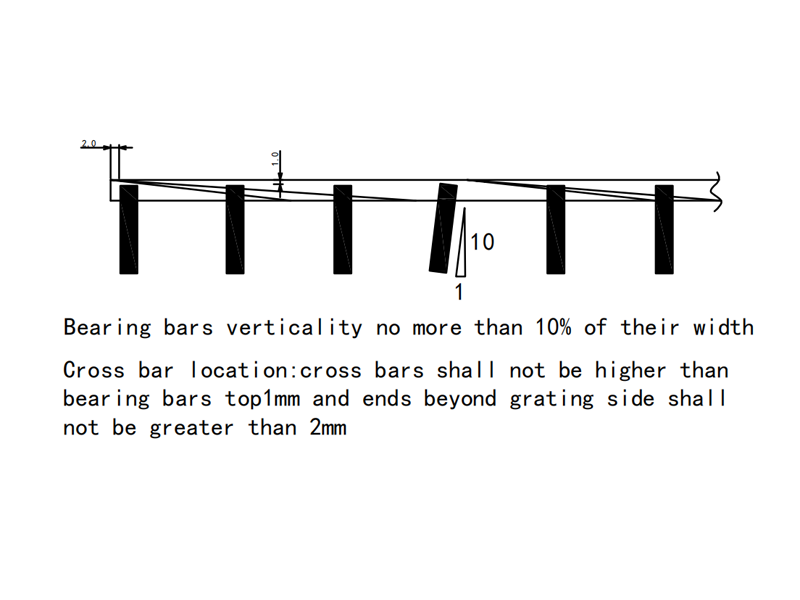

Tolerância de verticalidade das barras de suporte

Não mais que 10% da largura do painel da grelha.

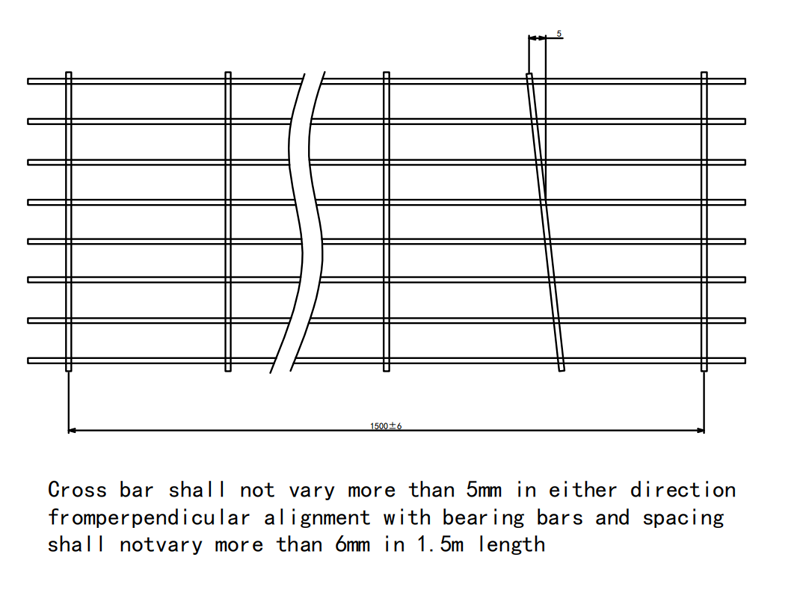

Tolerância de alinhamento perpendicular das barras transversais

As barras transversais não devem variar mais que 5mm em qualquer direção em relação ao alinhamento perpendicular com as barras de suporte, e o espaçamento não deve variar mais que 6mm em um comprimento de 1,5m.

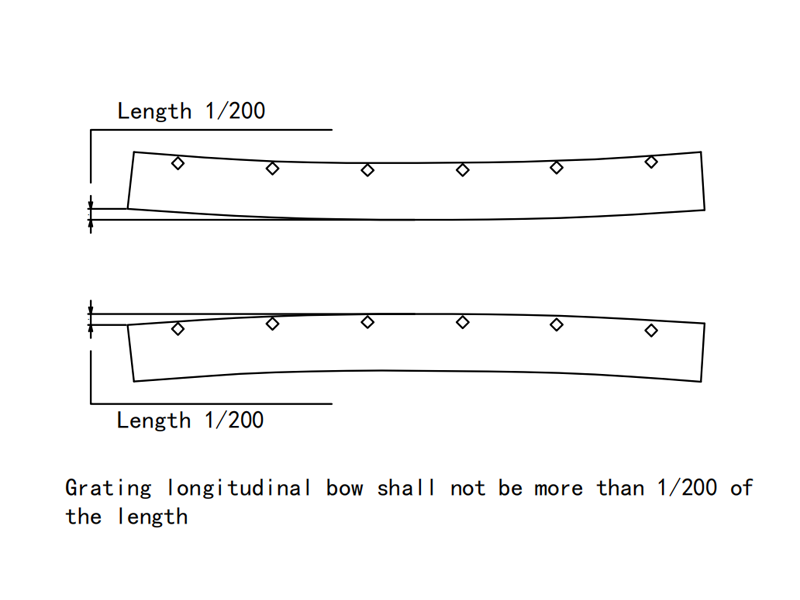

Tolerância de curvatura longitudinal da grelha

A curvatura longitudinal da grelha não deve ser superior a 1/200 do comprimento

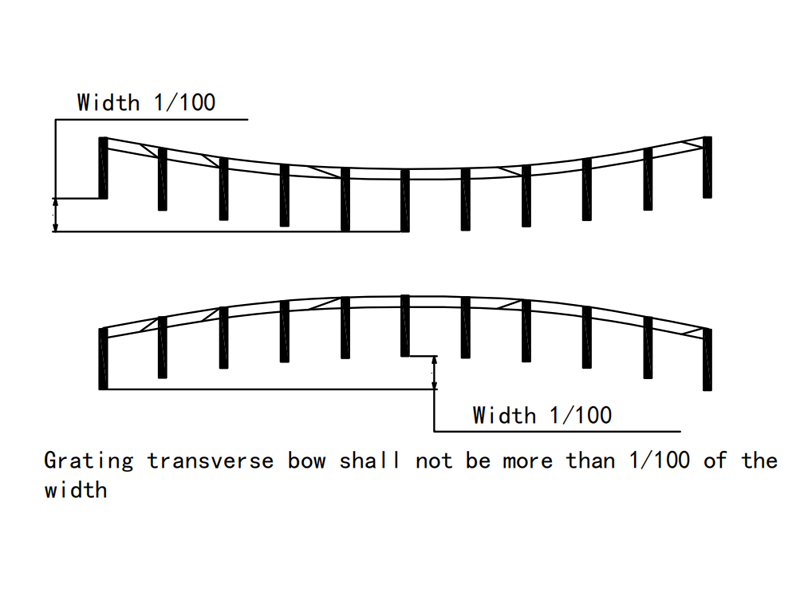

Tolerância de curvatura transversal da grelha

A curvatura transversal da grelha não deve ser superior a 1/100 da largura

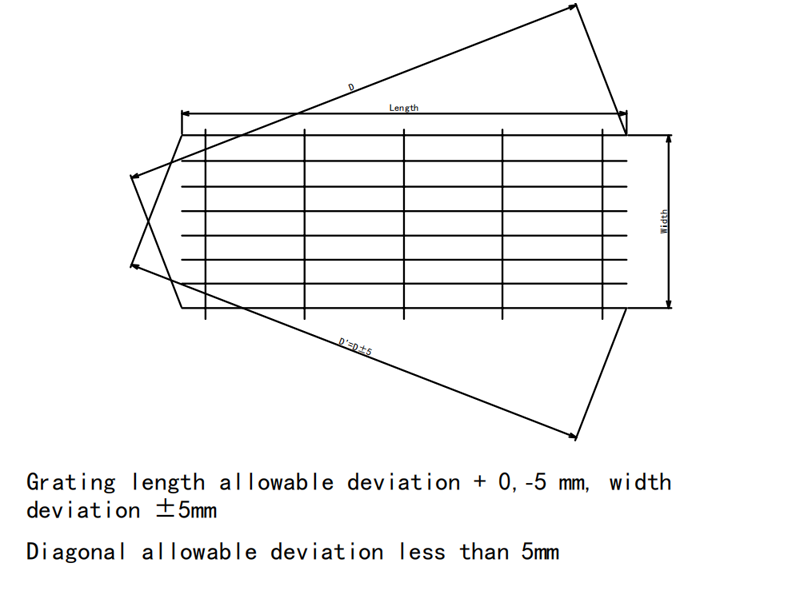

Desvio e tolerância permitidos para comprimento, largura e diagonal da grelha

Desvio permitido do comprimento da grelha: +0, -5 mm; desvio da largura: ±5mm; desvio permitido da diagonal: menor que 5mm.
