Quantos trilhos estão conectados a uma coluna? A estrutura do corrimão de junta esférica

Na proteção de plataformas industriais, os "corrimãos de junta esférica" tornaram-se uma das configurações padrão. Hoje vamos revelar o design da coluna de corrimão esférico.

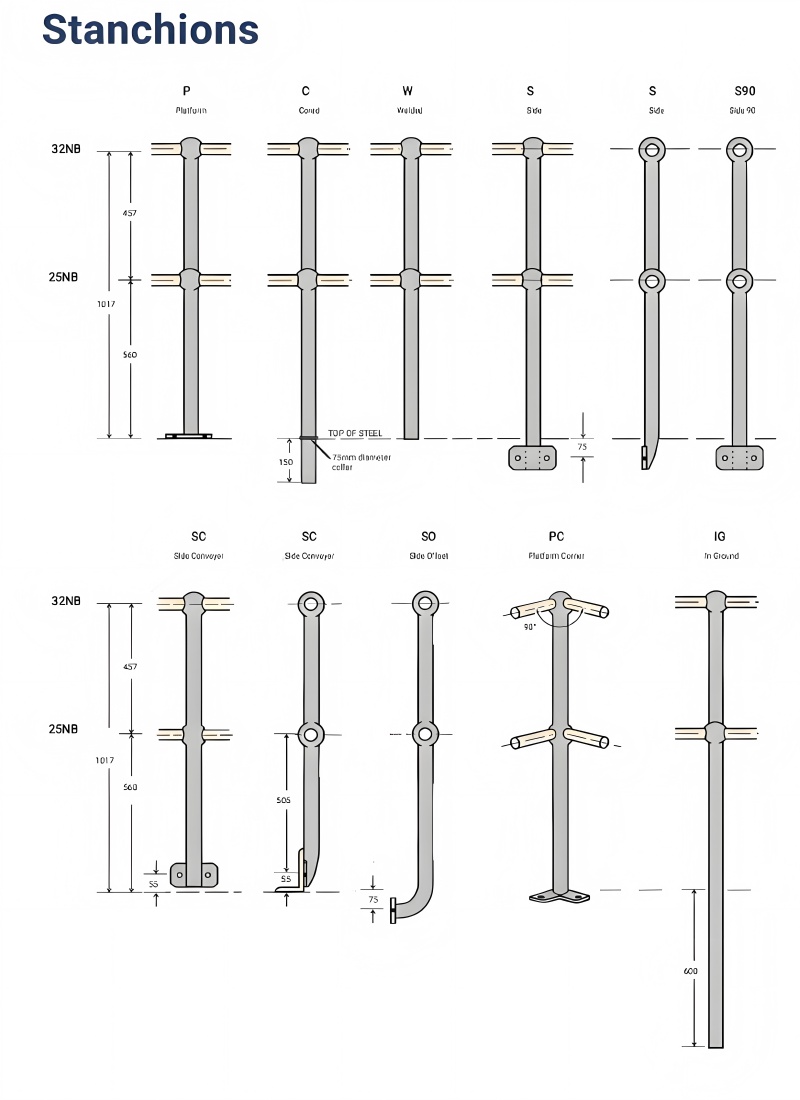

Quantas barras estão conectadas a uma coluna?

A estrutura padrão de corrimão esférico geralmente consiste em uma coluna + duas ou três barras:

Duas barras (estrutura de barra dupla):

É usada em áreas de plataforma com altura não superior a 1050mm. É a configuração mais comum em plantas industriais, que não só garante proteção básica, mas também não bloqueia a linha de visão.

Três barras (estrutura de corrimão de três camadas):

É mais usada em plataformas de trabalho aéreo, passagens públicas, áreas de borda perigosas, etc., e tem maiores requisitos para níveis de proteção. Barras transversais são definidas no topo, no meio e na parte inferior para evitar efetivamente que pessoas pisem nelas por engano ou que objetos caiam.

Como as barras são conectadas às colunas "firmemente"?

Isso reflete uma grande vantagem do sistema de corrimão de junta esférica:

• A perfuração da barra é fundida com precisão através do flange da cabeça esférica e formada em uma única peça;

• Após a inserção da barra transversal, ela é fixada com parafusos, sem soldagem, e instalação modular;

• Mesmo que seja substituída ou movida posteriormente, é extremamente conveniente sem desmontagem em grande escala.

Qual é a amplitude do cenário de aplicação?

• Plataforma de inspeção de usina de energia

• Área de corredor de dutos petroquímicos

• Passarela de manutenção fotovoltaica

• Canal de tratamento de esgoto

• Grade de proteção elevada de ponte

• Cercado de equipamentos municipais

Seja em ambientes internos ou externos, a segurança + estética + manutenibilidade do corrimão de junta esférica o torna o "parceiro de ouro" entre todos os tipos de grades de plataforma.

Conselho profissional:

Ao escolher uma estrutura de corrimão de junta esférica, além de considerar o espaçamento das colunas (geralmente 1000mm ou 1500mm), também é necessário determinar o número de barras de acordo com a finalidade da plataforma, fluxo de pessoas e altura de queda, para garantir que o nível de segurança atenda ao padrão.
