A passarela de aço do estádio

A grade de aço para passarela de estádio é um produto de estrutura de aço utilizado na passarela do estádio. A seguir, serão apresentadas suas características, cenários de aplicação, pontos de instalação e outros aspectos.

Características

Alta resistência e alta capacidade de carga: É fabricada com aço plano de carga e barras transversais soldadas em espaçamentos específicos e em direções longitudinais e transversais. Possui estrutura sólida, alta resistência e capacidade de carga, podendo suportar o peso de funcionários e equipamentos relacionados, garantindo estabilidade e confiabilidade sob cargas estáticas ou dinâmicas.

Boa propriedade antiderrapante: A superfície geralmente recebe tratamento antiderrapante, como o uso de aço plano dentado ou processamento especial de superfície para aumentar o atrito, reduzindo efetivamente acidentes por escorregamento de pessoas ao caminhar e garantindo a segurança de uso.

Boas propriedades de ventilação e iluminação: A estrutura de grade única permite a livre circulação do ar, melhorando as condições de ventilação da área das arquibancadas do estádio, e permite a passagem de luz, melhorando o efeito de iluminação e reduzindo a dependência de iluminação artificial durante o dia.

Forte resistência à corrosão: Geralmente é fabricada em aço carbono e submetida a tratamento anticorrosivo, como galvanização por imersão a quente. Pode ser utilizada por longos períodos em ambientes movimentados e de uso frequente, como estádios, sem enferrujar ou corroer, prolongando a vida útil e reduzindo a frequência de substituição e manutenção.

Bonita e fácil de limpar: As linhas simples e o padrão de grade exclusivo podem ser integrados ao estilo arquitetônico de ginásios modernos, melhorando a estética do edifício, e não acumulam sujeira, chuva, neve ou água. Possui forte capacidade de autolimpeza e é fácil de manter.

Estrutura leve e fácil de içar: O peso é relativamente leve, facilitando o transporte e o içamento. Isso economiza custos de mão de obra e tempo durante o processo de instalação, melhorando a eficiência da construção.

Cenários de aplicação

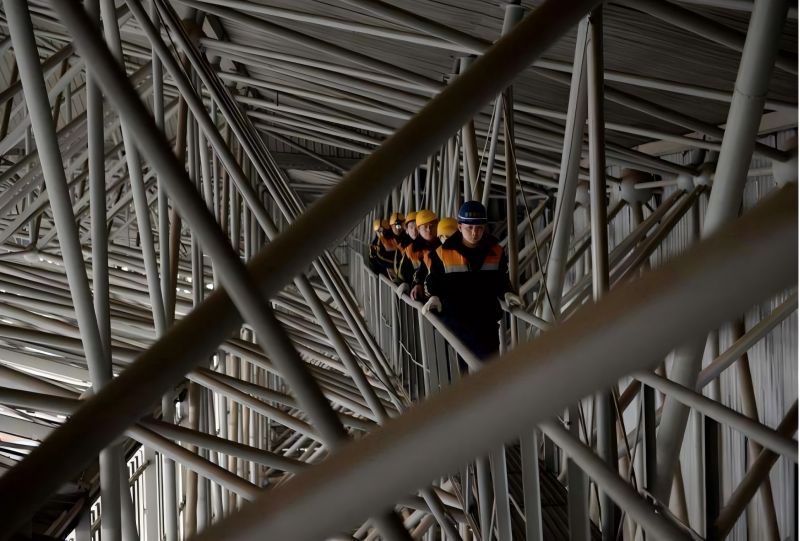

Passagem de manutenção: A passagem de manutenção instalada acima ou em frente ao palco do estádio é utilizada pelos funcionários para instalar e manter instalações auxiliares, como iluminação, som e maquinário de palco.Grade de açoTem sido amplamente utilizada na passagem de manutenção devido às suas muitas vantagens.

Aplicação no teto: Pode ser utilizada no teto das arquibancadas do estádio, suportando determinada carga e atendendo aos requisitos de ventilação, iluminação e estética.

Escadas e passagens: É instalada em escadas, passagens e outras áreas das arquibancadas do estádio, fornecendo uma superfície de passagem segura e confiável para espectadores e funcionários.

Pontos de instalação

Preparação: Antes da compra da grade de aço, é necessário comunicar-se com o fabricante, fazer a divisão dos desenhos e fazer furos nas colunas, vigas e outras partes que precisam de aberturas com antecedência. Ao mesmo tempo, os profissionais de controle de qualidade no local devem verificar cuidadosamente a variedade, o material, a especificação, o revestimento e a qualidade da aparência da grade de aço recebida, e verificar os desenhos de projeto e os documentos de certificação de qualidade.

Tratamento da fundação: Após a aceitação estrutural, antes do içamento da placa, o óleo, a tinta e os detritos nas vigas de aço devem ser cuidadosamente removidos, garantindo que a superfície das vigas de aço esteja limpa e lisa.

Condições de instalação: A instalação da grade de aço deve ser realizada após a conclusão das vigas de aço correspondentes e a aplicação da tinta intermediária e do revestimento retardante de fogo, e só pode ser instalada após o aperto final dos parafusos de alta resistência, a aprovação da soldagem das vigas do piso, a remoção da placa de início de arco, o preenchimento dos nós com tinta intermediária, revestimento retardante de fogo e a conclusão da instalação temporária.

Posicionamento e marcação: De acordo com o diagrama de instalação da grade de aço, as linhas de posição de instalação são medidas, marcadas e indicadas na superfície superior da flange da viga de aço com linhas de tinta, garantindo a precisão da instalação da grade de aço.

Içamento e posicionamento: Ao içar a grade de aço, para evitar deformações, devem ser utilizadas eslingas macias ou borracha deve ser adicionada nos cantos do cabo de aço e da grade de aço, ou calços devem ser colocados sob a grade de aço, e amarrados firmemente. Após o içamento até o local designado, a placa deve ser alinhada e compactada em estrita conformidade com o diagrama de instalação da grade de aço e os requisitos da especificação, e fixada simetricamente.

Método de fixação: Geralmente, a soldagem é utilizada para fixação, com um ponto de soldagem a cada 500mm na lateral, uma solda de filete de aço angular de 4mm, um comprimento de solda de 20mm e uma folga de instalação da grade de aço de 5-10mm, que pode ser ajustada de acordo com a situação real no local. Após a soldagem, a escória de solda e os respingos devem ser removidos, e duas demãos de tinta rica em zinco devem ser aplicadas manualmente.

Manutenção

Inspeção regular: Verificar regularmente a grade de aço da passarela para verificar se há deformação, afrouxamento, rachaduras na solda, etc. Se houver algum problema, reparar ou substituir imediatamente.

Limpeza da superfície: Limpar regularmente a poeira e os detritos na superfície da grade de aço, mantendo a superfície limpa para garantir sua capacidade de autolimpeza e estética.

Tratamento anticorrosivo: Para grade de aço galvanizada por imersão a quente, se a camada de galvanização estiver danificada, ela deve ser reparada imediatamente. Tratamento anticorrosivo, como a aplicação de tinta rica em zinco, pode ser utilizado para prolongar a vida útil da grade de aço.

Caso típico 1

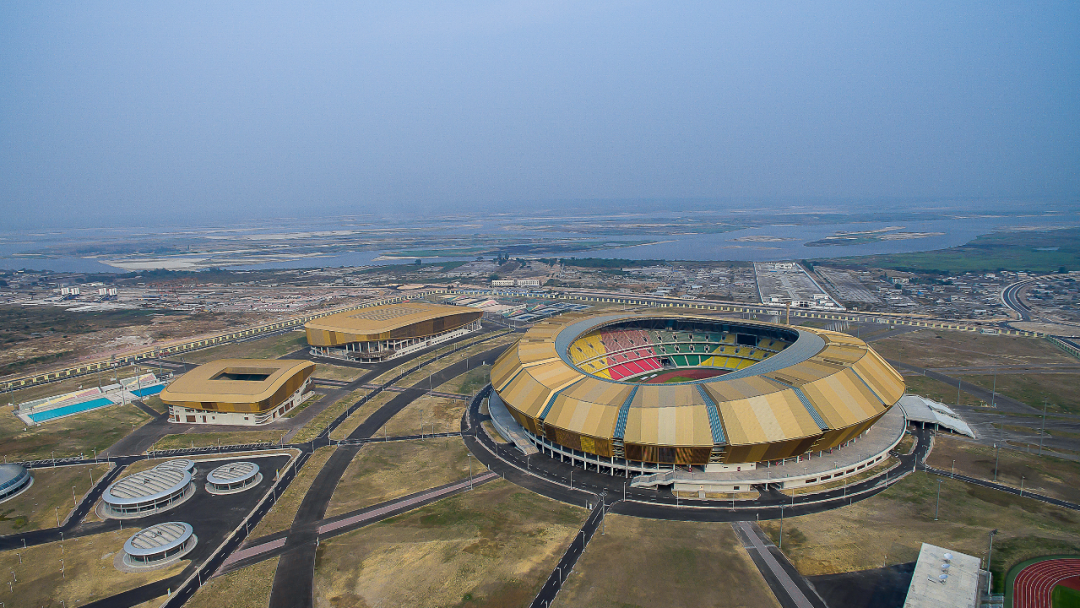

Projeto de Construção do Estádio de Brazzaville

Localização do Projeto: República do Congo

Área do Projeto: Passarela do Estádio e Piscina

Especificação da Grade de Aço: G205/30/100, barra de suporte 20x5 mm, espaçamento de 30x100 mm

Quantidade do Projeto: 65 Toneladas

O Estádio de Brazzaville, no Congo, inclui um estádio com 60.000 lugares e área de treino, um centro aquático com 2.000 lugares, um ginásio coberto com 10.000 lugares, sistemas rodoviários e paisagismo, estacionamentos e projetos de rede de infraestrutura municipal circundante. O valor total do contrato é de US$ 558 milhões. Este projeto é o local principal dos 11º Jogos Pan-Africanos em 2015 e tornou-se um edifício emblemático nacional no Congo (Brazzaville). Em outubro de 2016, o projeto ganhou o Prêmio Luban de Projetos Nacionais de Qualidade da Associação da Indústria de Construção da China.

Caso típico 2

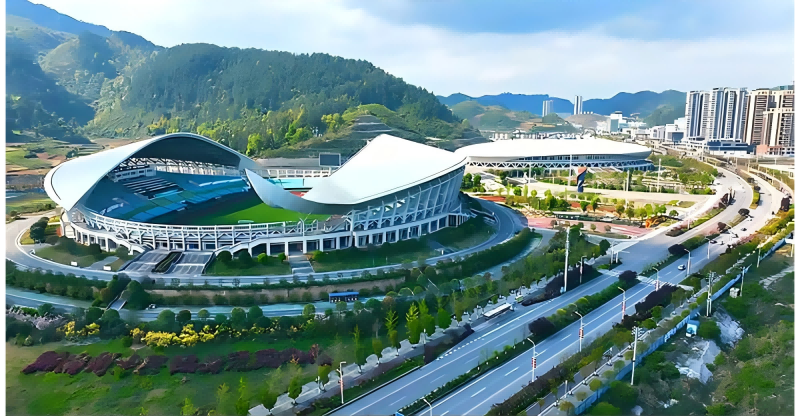

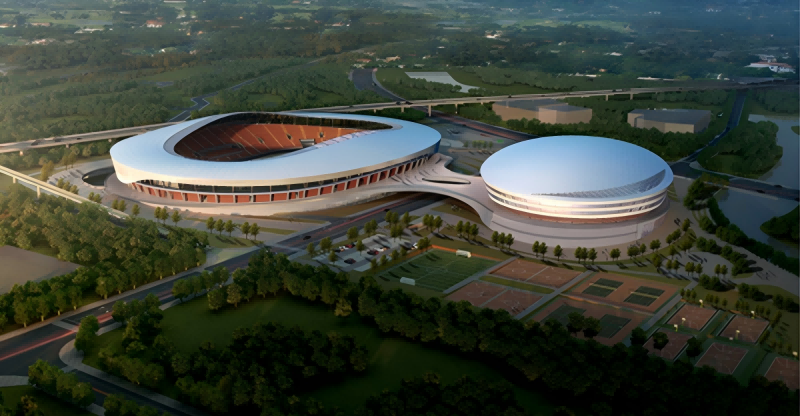

Centro Esportivo de Massas de Duyun (Centro Olímpico)

Cidade de Duyun, Província de Guizhou, China

Valor do Investimento: 400 milhões de yuans

Escala do Edifício: Área construída de 64.249,34 m²; Este projeto é dividido em dois subitens: estádio e ginásio. O corpo principal do ginásio adota um sistema de estrutura de concreto armado totalmente moldado no local, e o telhado adota uma estrutura de grade de pirâmide quadrangular

Sistema estrutural; o estádio tem projeção elíptica em planta, consistindo em campo de competição e arquibancadas, com um total de cerca de 25.000 lugares.

Finalidade da Construção: Ginásio, estádio

Especificação da Grade de Aço:

Barra de suporte 20x5, espaçamento de 22 x100 mm.
