Padrão de Soldagem para Barra de Amarração de Grade de Aço

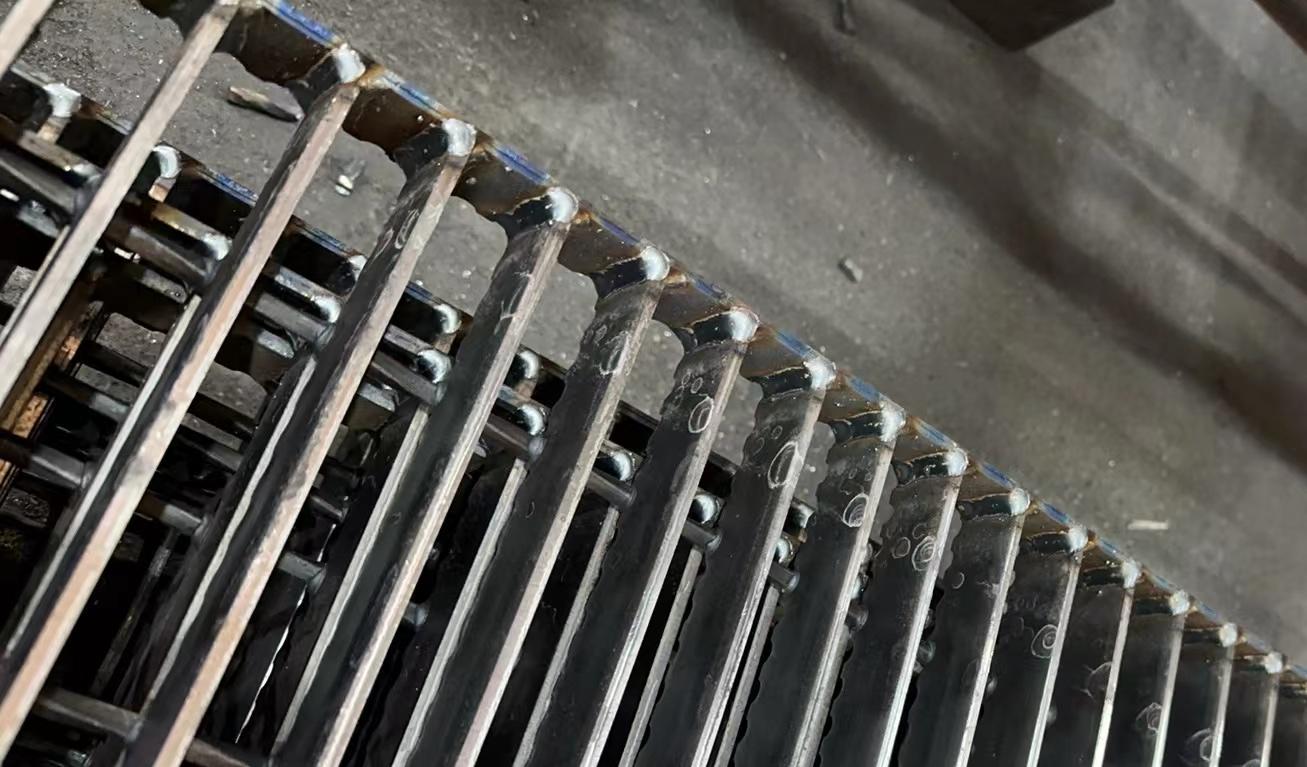

No final do aço chato portador de carga, geralmente utiliza-se o aço chato da mesma especificação para o acabamento das bordas. Também pode ser usado com aço ou diretamente com rodapé, porém a área da seção transversal da placa de acabamento não deve ser menor que a área da seção transversal do aço chato portador de carga.

De acordo com as exigências do comprador, pode ser entregue sem acabamento de bordas.

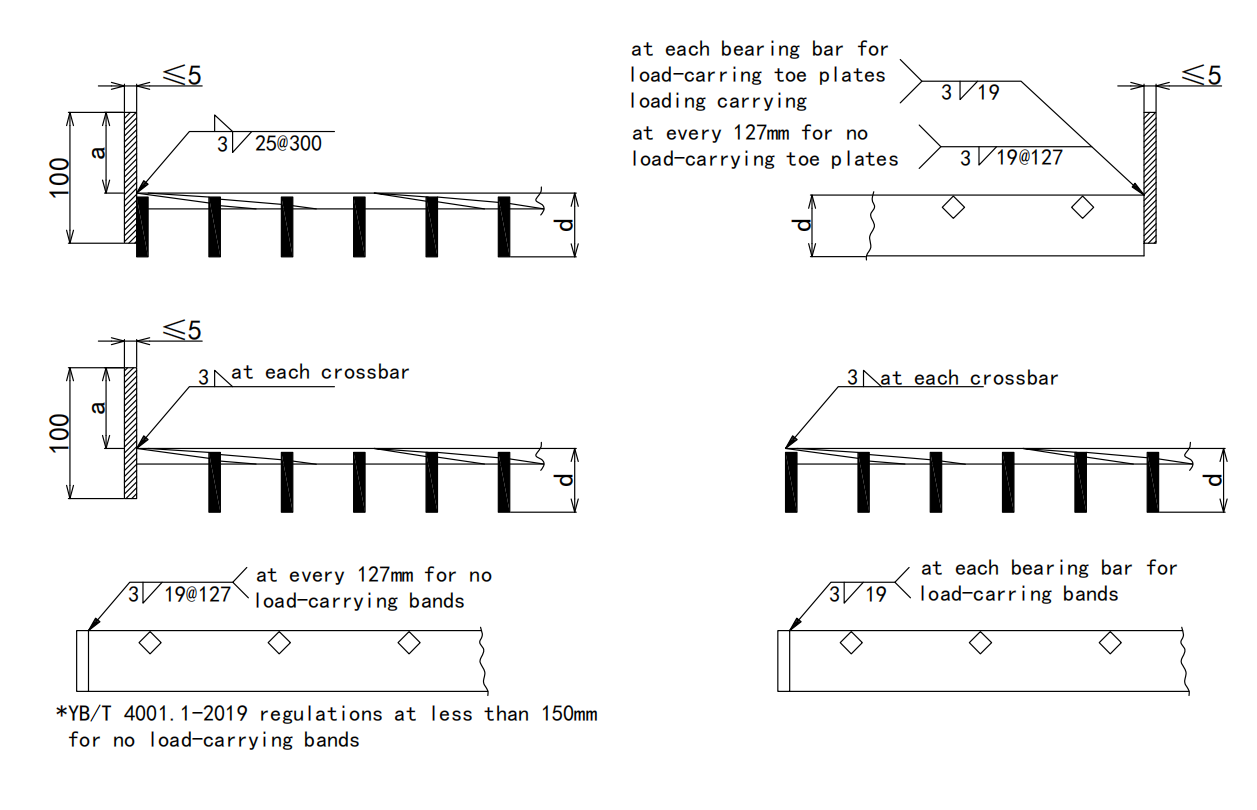

O acabamento de bordas utiliza solda de filete em um único lado, com altura de solda não inferior à espessura do aço chato portador de carga, e o comprimento da solda não deve ser inferior a 4 vezes a espessura do aço chato portador de carga.

Quando a placa de acabamento não suporta carga, é permitido soldar em um ponto a cada 4 aços chatos portadores de carga em intervalos, porém o espaçamento não deve ser superior a 150mm.

Quando a placa de acabamento suporta carga, a soldagem em intervalos não é permitida.

A placa de acabamento na mesma direção do aço chato portador de carga deve ser soldada em cada barra transversal.

Os recortes e aberturas na grade de aço que excederem 180mm devem receber acabamento de bordas.

A placa lateral final do degrau da escada deve ser totalmente soldada em pelo menos um lado.

Se houver uma placa de proteção na borda do degrau da escada, ela deve percorrer todo o degrau.
