Grelha de Alumínio

Name: Grelha de Alumínio
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

A grelha de alumínio é formada pela extrusão e bloqueio de barras e hastes de alumínio padrão através de equipamentos. Possui características de não deformação ou descoloração em condições normais de uso, forte resistência às intempéries e à corrosão, bom desempenho de dissipação de calor, ausência de manutenção e longa vida útil.

Como alternativa à grelha de aço, a grelha de alumínio é fabricada em liga de alumínio 6063, cujos principais elementos de liga são magnésio e silício. Devido às características elementares e estruturais da grelha de alumínio, ela não apenas possui a capacidade de carga correspondente da grelha de aço, mas também apresenta muitas propriedades que a grelha de aço não possui. Por exemplo, boa resistência à corrosão, propriedades de galvanoplastia, leveza e aparência estética, entre outras. Os produtos de grelha de alumínio possuem alto grau de padronização, controle dimensional rigoroso e preciso, e construção prática e rápida. Em comparação com as técnicas tradicionais de construção, o uso de grelha de alumínio pode reduzir significativamente o tempo de trabalho em obra, além de melhorar consideravelmente a qualidade da construção e a estética do projeto.

Request A Quote

Classificação de Grelha de Alumínio

Grade de Alumínio Retangular Prensada

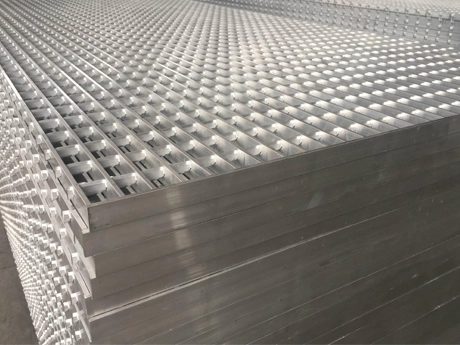

A grade de alumínio padrão é o modelo mais comumente utilizado entre os produtos de grade de alumínio. É fabricada com alumínio plano e alumínio quadrado através de um processo de extrusão em um espaçamento determinado. Apresenta as características de não ter pontos de solda, conexão firme, peso leve, alta resistência, baixo consumo de energia e resistência à corrosão.

De acordo com os diferentes requisitos antiderrapantes, pode ser dividida em grade de alumínio de superfície lisa e grade de alumínio serrilhada.

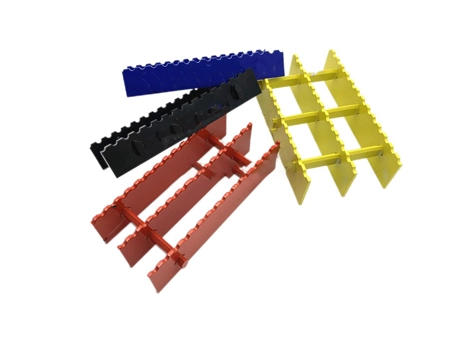

Grade de Alumínio Retangular de Superfície Lisa com Rebitagem por Compressão

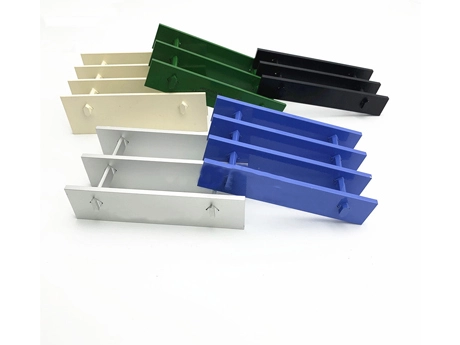

Grelha de Alumínio Retangular Prensada com Superfície Serrilhada

Grelha de Alumínio - Nomenclatura

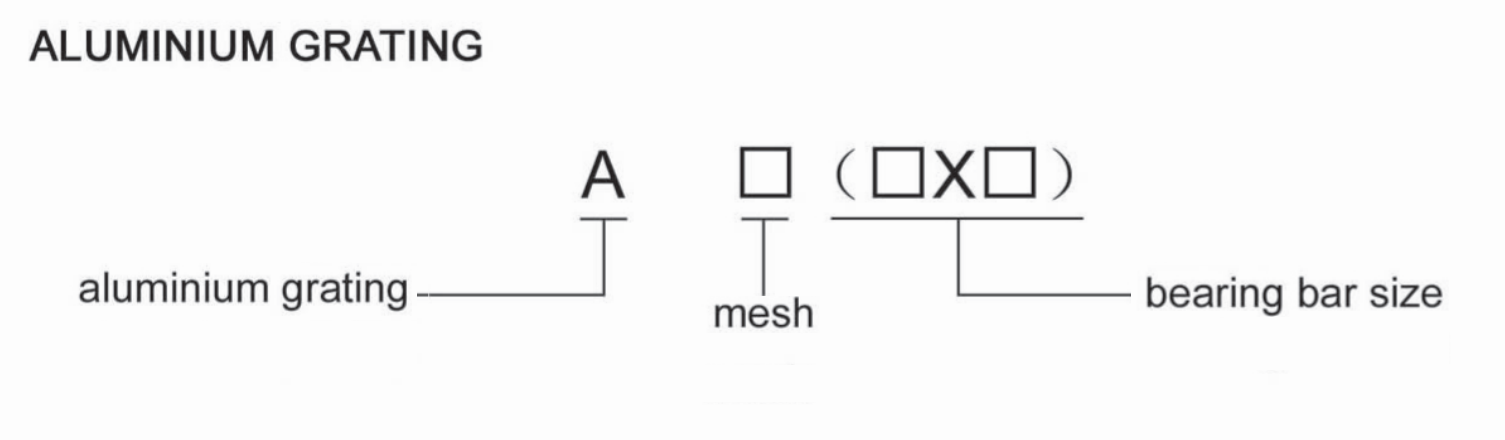

Nomenclatura da Grade de Alumínio

Tratamento de Superfície

Acabamento Fresado
Anodização
Pintura Eletrostática a Pó

Âmbito de aplicação

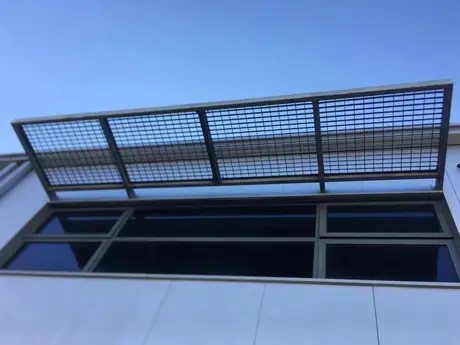

Condições exteriores para vedações e guarda-corpos
Decoração de paredes exteriores
Tampas de sistemas de drenagem urbana

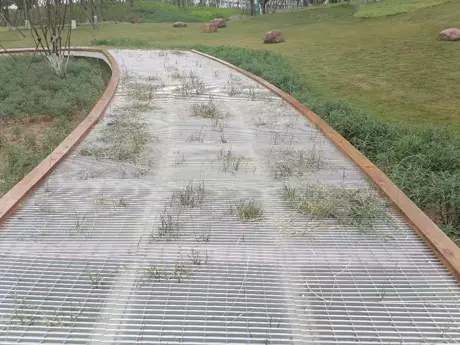

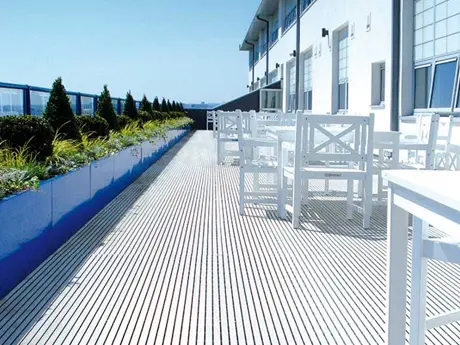

Pavimentos
Plataformas

Tabela de Cargas e Deflexões para Grade de Alumínio Prensada Retangular

Tipo	Espaçamento das Barras de Suporte (mm)	Espaçamento das Barras Transversais (mm)	Massa kg/m²	Vão Máximo a 4kpa com deflexão de 5mm (mm)	Dimensão da Barra de Suporte (mm)		VÃO 200	VÃO 350	VÃO 500	VÃO 650
AE(20x5)	60	100	7.102	776	20x5	U	93.77	30.61	15.00	8.88	VÃO 800
AEF(20x5)	60	50	8.652	776	20x5	D	0.51	1.56	3.20	5.42	VÃO 800
AC(20x5)	40	100	9.254	857	20x5	U	143.41	46.82	22.94	13.57	8.93
ACF(20x5)	40	50	10.804	857	20x5	D	0.52	1.59	3.26	5.53	8.43
AC(25x3)	40	100	7.371	893	25x3	U	134.45	43.90	21.21	12.72	8.40
ACF(25x3)	40	50	8.921	893	25x3	D	0.42	1.28	2.61	4.42	6.71
AE(25x5)	60	100	8.447	916	25x5	U	146.51	47.84	23.44	13.87	9.15
AEF(25x5)	60	50	9.997	916	25x5	D	0.41	1.25	2.56	4.33	6.58
AB(20x5)	30	100	11.406	920	20x5	U	187.54	61.23	30.05	17.78	11.73	VÃO 950
ABF(20x5)	30	50	12.956	920	20x5	D	0.51	1.56	3.19	5.41	8.22	VÃO 950
AB(25x3)	30	100	8.985	958	25x3	U	175.82	57.41	28.13	16.64	10.98	7.79
ABF(25x3)	30	50	10.535	958	25x3	D	0.41	1.25	2.56	4.33	6.58	9.31
AC(25x5)	40	100	11.137	1012	25x5	U	224.08	71.93	35.85	21.21	14.00	9.93
ACF(25x5)	40	50	12.687	1012	25x5	D	0.42	1.28	2.61	4.41	6.70	9.49
AC(32x3)	40	100	8.953	1073	32x3	U	220.28	71.93	35.24	20.85	13.76	9.76
ACF(32x3)	40	50	10.502	1073	32x3	D	0.32	1.00	2.04	3.45	5.23	7.4
AB(25x5)	30	100	13.827	1086	25x5	U	293.03	95.68	46.88	27.74	18.31	12.98	VÃO 1100
ABF(25x5)	30	50	15.377	1086	25x5	D	0.41	1.25	2.56	4.33	6.57	9.3	VÃO 1100
AE(32x5)	60	100	10.330	1101	32x5	U	240.05	78.38	38.40	22.72	15.00	10.63	7.93
AEF(32x5)	60	50	11.88	1101	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.76
AB(32x3)	30	100	11.019	1152	32x3	U	288.06	94.06	46.09	27.27	18.00	12.76	9.52
ABF(32x3)	30	50	12.568	1152	32x3	D	0.32	0.98	2.00	3.38	5.13	7.25	9.75
AC(32x5)	40	100	13.773	1216	32x5	U	367.14	119.88	58.74	34.75	22.94	16.27	12.13	VÃO 1250
ACF(32x5)	40	50	15.323	1216	32x5	D	0.32	1.00	2.03	3.44	5.23	7.39	9.94	VÃO 1250
AE(40x5)	60	100	12.482	1300	40x5	U	375.08	122.47	60.01	35.51	23.44	16.62	12.39	9.60
AEF(40x5)	60	50	14.032	1300	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.08
AB(32x5)	30	100	17.216	1304	32x5	U	480.11	156.77	76.81	45.45	30.00	21.27	15.87	12.29
ABF(32x5)	30	50	18.766	1304	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.74	12.62
AB(40x3)	30	100	13.343	1360	40x3	U	450.10	146.97	72.01	42.61	28.13	19.94	14.87	11.52	VÃO 1400
ABF(40x3)	30	50	14.892	1360	40x3	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.07	VÃO 1400
AE(45x5)	60	100	13.827	1419	45x5	U	474.72	155.01	75.95	44.94	29.67	21.04	15.69	12.15	9.68
AEF(45x5)	60	50	15.377	1419	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.91	8.95	11.25
AC(40x5)	40	100	16.786	1435	40x5	U	573.66	187.31	91.78	54.31	35.39	25.42	18.96	14.68	11.70
ACF(40x5)	40	50	18.336	1435	40x5	D	0.26	0.80	1.63	2.75	4.18	5.90	7.93	10.27	12.91
AE(50x5)	60	100	15.172	1535	50x5	U	586.07	191.37	93.77	55.48	36.62	25.97	19.37	15.00	11.96
AEF(50x5)	60	50	16.722	1535	50x5	D	0.20	0.62	1.28	2.16	3.28	4.63	6.21	8.04	10.11
AB(40x5)	30	50	21.090	1538	40x5	U	750.17	244.95	120.02	71.02	46.88	33.24	24.79	19.20	15.30	VÃO 1550
ABF(40x5)	30	100	22.640	1538	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.06	12.66	VÃO 1550
AC(45x5)	40	100	18.669	1566	45x5	U	726.04	237.07	116.16	68.73	45.37	32.17	24.00	18.58	14.81	12.08
ACF(45x5)	40	50	20.219	1566	45x5	D	0.23	0.71	1.45	2.45	3.71	5.24	7.04	9.11	11.46	14.09
AB(50x3)	30	100	16.248	1605	50x3	U	703.29	229.64	112.52	66.58	43.95	31.17	23.24	18.00	14.35	11.70
ABF(50x3)	30	50	17.798	1605	50x3	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.04	10.10	12.42
AB(45x5)	30	100	23.511	1677	45x5	U	949.44	310.02	151.91	89.88	59.34	42.08	31.38	24.30	19.37	15.80
ABF(45x5)	30	50	25.061	1677	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.90	8.94	11.23	13.81
AC(50x5)	40	100	20.552	1692	50x5	U	896.35	292.68	143.41	84.86	56.02	39.72	29.63	22.94	18.29	14.92	VÃO 1700
ACF(50x5)	40	50	22.102	1692	50x5	D	0.21	0.64	1.30	2.20	3.34	4.71	6.33	8.19	10.30	12.66	VÃO 1700
AB(50x5)	30	100	25.932	1813	50x5	U	1172.15	382.74	187.54	110.97	73.25	51.95	38.74	30.00	23.92	19.51	16.22	VÃO 1850
ABF(50x5)	30	50	27.482	1813	50x5	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.03	10.10	12.41	14.97	VÃO 1850
AE(65x5)	60	100	19.207	1864	65x5	U	990.46	323.41	158.47	93.77	61.90	43.89	32.74	25.35	20.21	16.49	13.7	11.57	VÃO 2000
AEF(65x5)	60	50	20.757	1864	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.48	13.63	VÃO 2000
AC(65x5)	40	100	26.201	2054	65x5	U	1514.83	494.63	242.37	143.41	94.67	67.13	50.07	38.77	30.91	25.22	20.96	17.70	15.14	VÃO 2150
ACF(65x5)	40	50	27.751	2054	65x5	D	0.16	0.49	1.00	1.69	2.57	3.62	4.86	6.29	7.90	9.70	11.70	13.88	16.27	VÃO 2150
AB(65x5)	30	100	33.195	2198	65x5	U	1980.93	646.83	316.94	187.54	123.80	87.79	65.48	50.71	40.42	32.98	27.41	23.15	19.80	17.14
ABF(65x5)	30	50	34.745	2198	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.47	13.61	15.95	18.48

Quando a deflexão é inferior a 5mm, caminhar é mais confortável

U= Carga Uniformemente Distribuída em Kilopascais (Kpa ou KN/m²)

D=Deflexão máxima em milímetros (mm)

Grelha de Alumínio Prensada em Barra

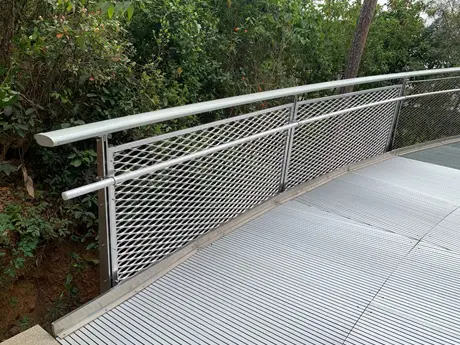

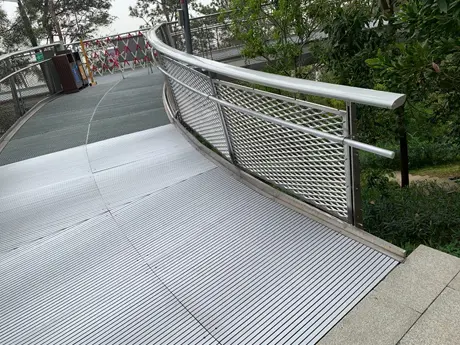

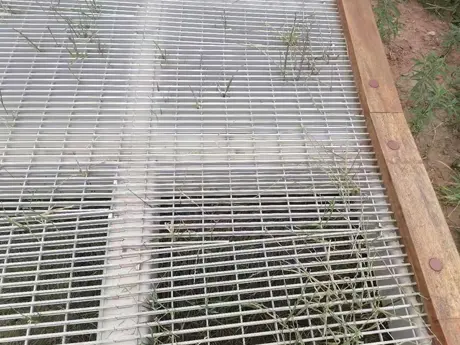

Como o nome sugere, a seção transversal da grade de alumínio barra I tem formato de "I", e as superfícies superior e inferior são tratadas com dentes de arame, o que aumenta o desempenho antiderrapante do próprio produto. Ao mesmo tempo, possui a mesma capacidade de carga que a grade de alumínio padrão, mas o material é mais leve e mais econômico. Além disso, o passo ultrapequeno de 11,1 mm pode fornecer proteção especial para cadeiras de rodas e saltos altos, sendo utilizado principalmente em paisagismo de jardins, trilhas, instalações públicas e outras áreas.

Tratamento de Superfície

Acabamento Fresado
Anodização
Pintura Eletrostática

Vantagens da Grade de Alumínio Barra I

Perfil mais leve, mais econômico
Maior densidade e área de contato, adequado para cadeiras de rodas e saltos altos
Melhor desempenho antiderrapante

Tabela de Cargas e Deflexões da Grade de Alumínio Barra I

Tipo	Espaçamento das Barras de Carga (mm)	Massa kg/m²	Vão Máximo a 4kpa com deflexão de 5mm (mm)	Tamanho da Barra de Suporte (mm)		Vão 600	Vão 750	Vão 900	Vão 1050	Vão 1200	Vão 1350	Vão 1500	Vão 1650	Vão 1800	Vão 1950	Vão 2100	Vão 2400
AB25x6I	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6I	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6I	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6I	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6I	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6I	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6I	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6I	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6I	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6I	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6I	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6I	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6I	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6I	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U= Carga Uniformemente Distribuída em Quilopascais (Kpa ou KN/m²)

D= Deflexão máxima em milímetros (mm)

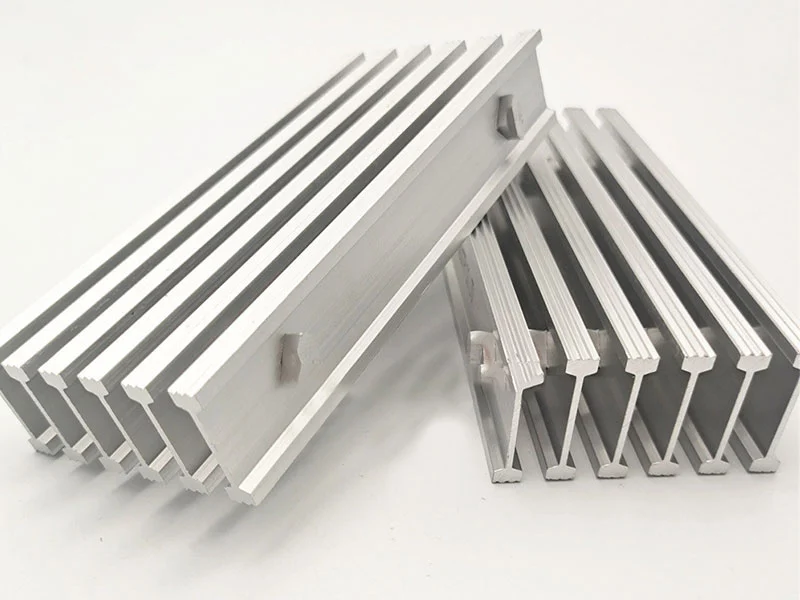

Grade de Alumínio Prensada em Barra

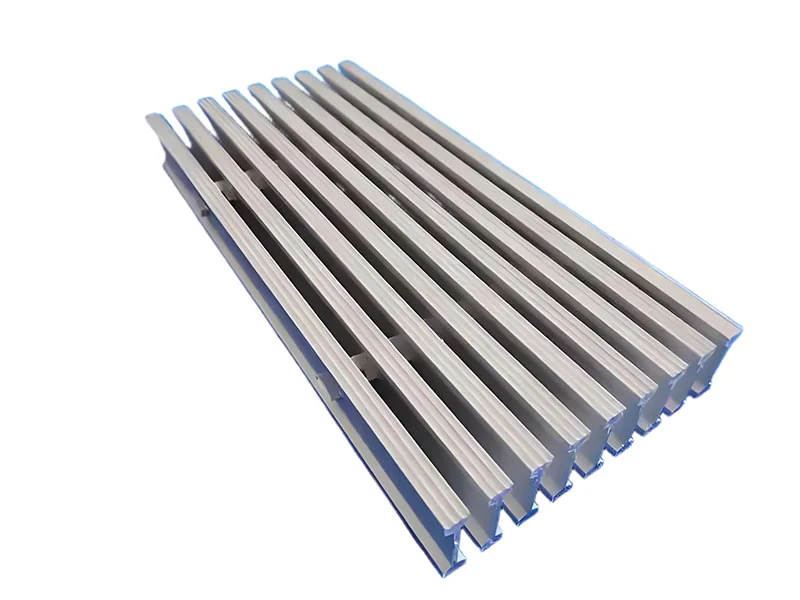

Grelha de Alumínio Prensado em Barra

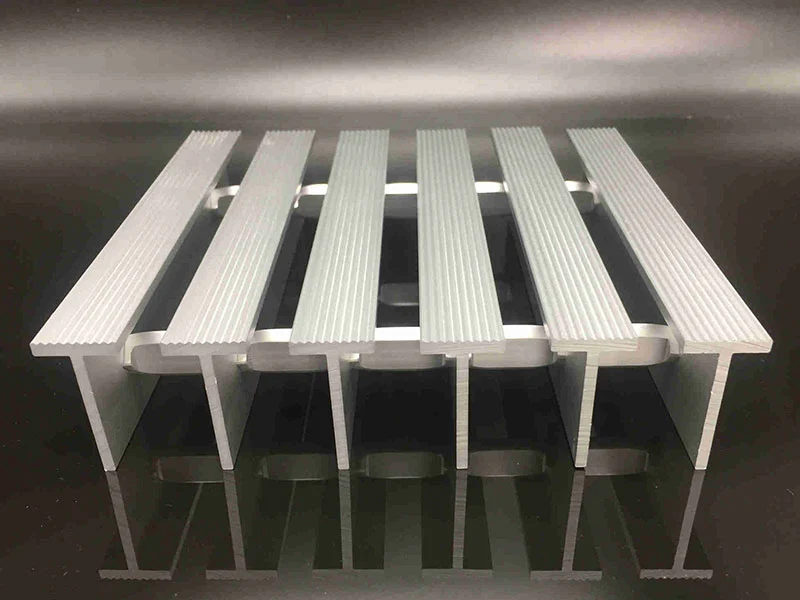

Grade de Alumínio Prensada em Barra T

A barra de alumínio em T tem uma área de suporte maior. Este design aumenta a superfície de contato do produto, melhorando consideravelmente o conforto ao pisar. O tratamento de superfície com nervuras também torna o antiderrapante mais eficaz. O espaçamento mínimo da superfície pode chegar a 2mm. Oferecemos vários espaçamentos, incluindo aqueles que estão em conformidade com a Lei dos Americanos com Deficiências.

Tratamento de Superfície

Acabamento Fresado
Anodização
Pintura Eletrostática

Formato da Superfície

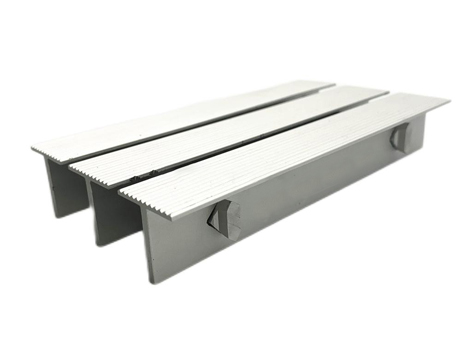

Acabamento Fresado

Acabamento Fresado

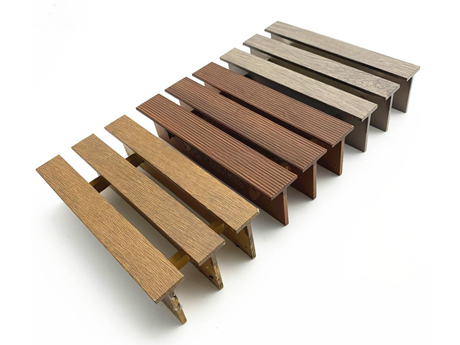

Acabamento Imitação de Madeira

Acabamento Imitação de Madeira

Âmbito de Aplicação

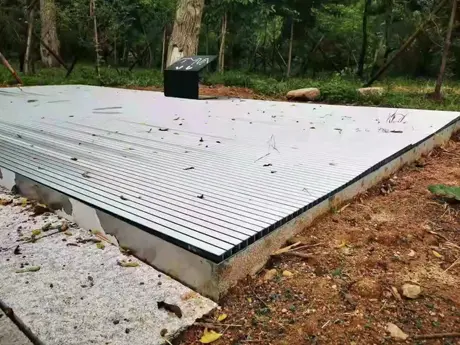

Tampa de Dreno
Plataforma
Passarela

Tabela de Cargas e Deflexões da Grade de Alumínio Tipo T

Tipo	Espaçamento das Barras de Suporte (mm)	Massa kg/m²	Vão Máximo a 4kpa com Deflexão de 5mm (mm)	Tamanho da Barra de Suporte (mm)		Vão 600	Vão 750	Vão 900	Vão 1050	Vão 1200	Vão 1350	Vão 1500	Vão 1650	Vão 1800	Vão 1950	Vão 2100	Vão 2400
AB25x6T	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6T	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6T	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6T	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6T	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6T	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6T	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6T	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6T	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6T	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6T	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6T	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6T	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6T	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U = Carga Uniformemente Distribuída em Kilopascals (Kpa ou KN/m²)

D = Deflexão Máxima em Milímetros (mm)

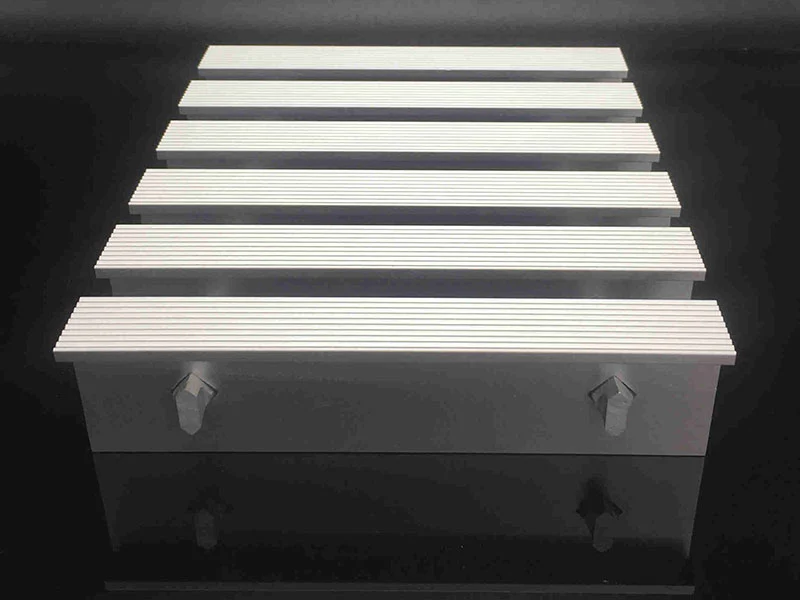

T Bar Swaged Aluminum Grating

Grelha de Alumínio com Topo Nivelado

A grade de alumínio de barra superior nivelada apresenta linhas limpas e nítidas. As barras transversais em formato de diamante são niveladas com as barras de suporte e também são permanentemente fixadas por um processo de estampagem sob pressão hidráulica.

Tratamento de Superfície

Acabamento Fresado
Anodização
Pintura Eletrostática

Âmbito de Aplicação

Tampa de Dreno
Plataforma
Passarela
Suporte
Cerca

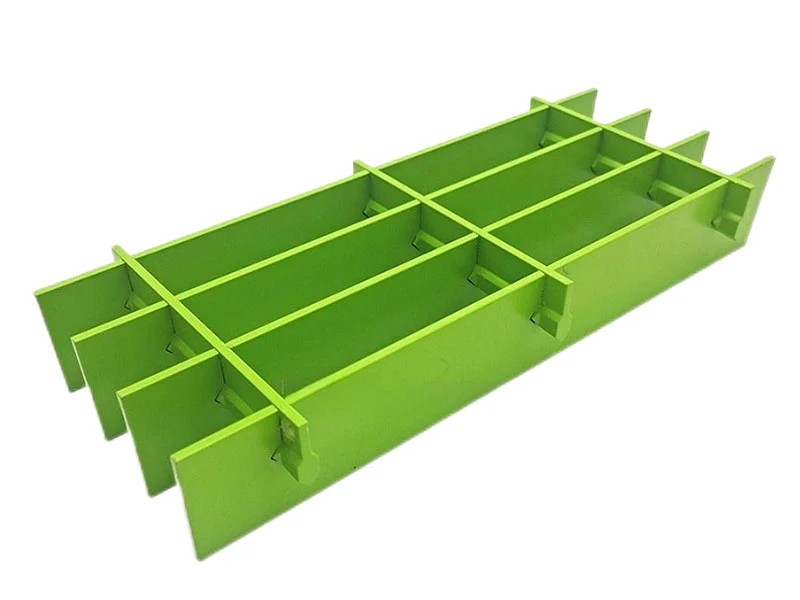

Grelha de alumínio de topo nivelado

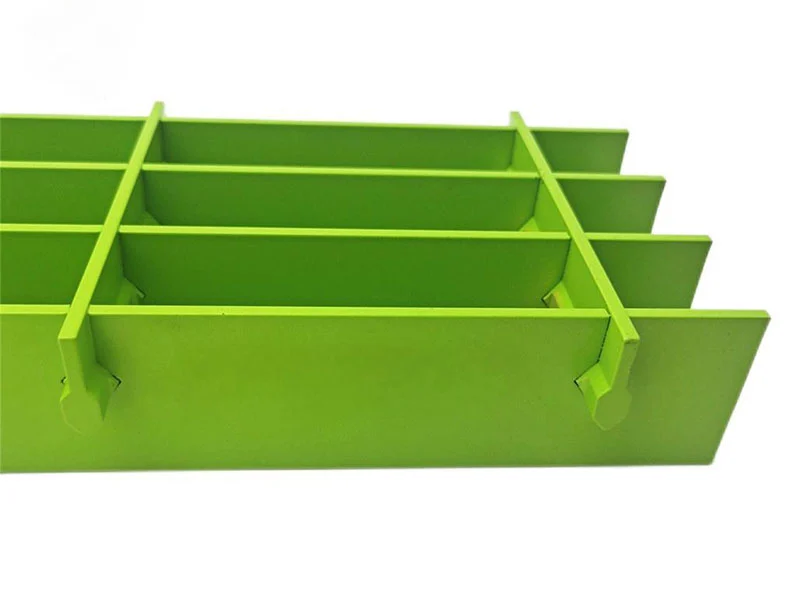

Grade de Alumínio Flush Top

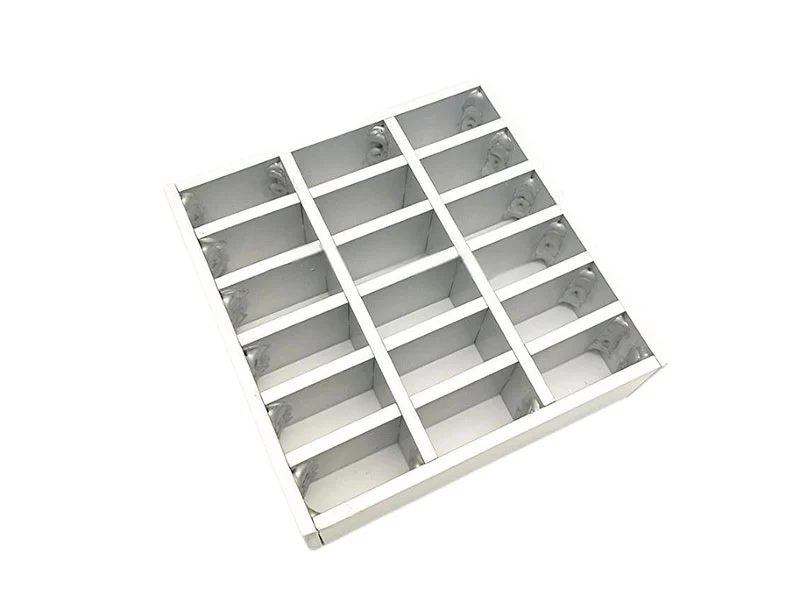

Grelha de Alumínio Trava-Pressão

A grade de alumínio tipo plug-in/press-lock é nivelada com a barra transversal, aumentando a área de contato. O alumínio plano e a barra transversal são precisamente encaixados e pressionados hidraulicamente para formar uma trava firme, com maior capacidade de carga do que as grades de alumínio convencionais. A grade está disponível em vários espaçamentos para fornecer aberturas de 1/4" ou 1/2" em conformidade com a Lei dos Americanos com Deficiências (julho de 1991). A grade de alumínio plug-in/press-lock é outra excelente opção para produtos de decoração arquitetônica, graças à sua bela aparência e conexão segura. Superfícies antiderrapantes e serrilhadas estão disponíveis.

Tratamento de Superfície

Acabamento Bruto
Anodização
Pintura Eletrostática

Âmbito de aplicação

Tampa de Dreno
Plataforma
Passarela
Suporte
Cerca

Grelha de Alumínio Trava-Prensa

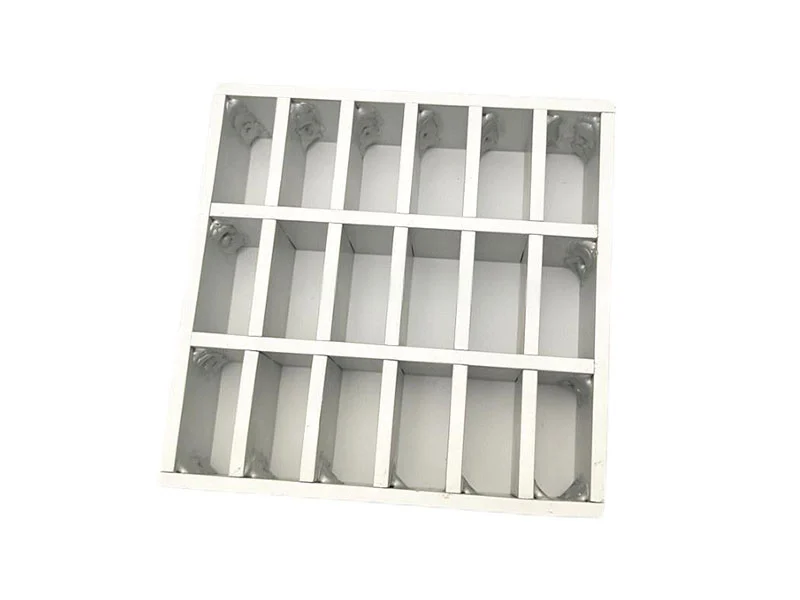

Grade de Alumínio Prensada

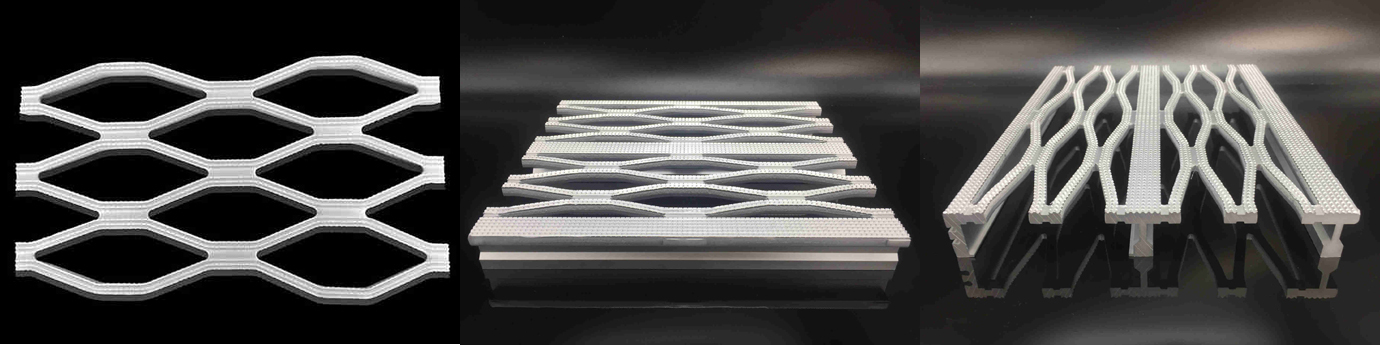

Passarela de Alumínio

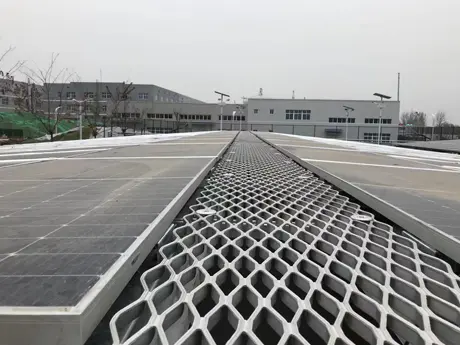

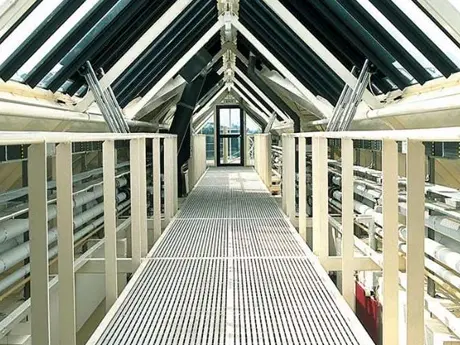

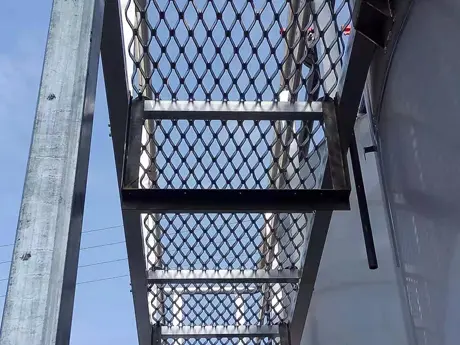

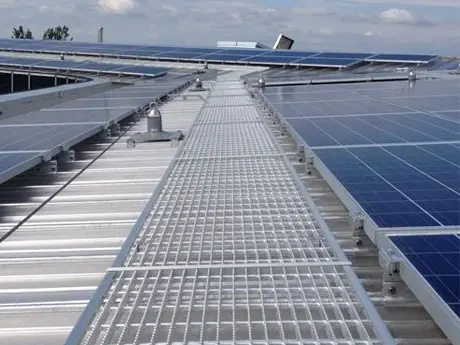

Produtos de passarela de alumínio são amplamente utilizados em instalações industriais e comerciais, e os produtos atendem aos padrões de segurança da OSHA e aos códigos de construção. As passarelas de alumínio podem ser suspensas pelo teto, instaladas no chão ou adjacentes a edifícios, ou instaladas nas paredes externas dos edifícios.

Passarela de Alumínio

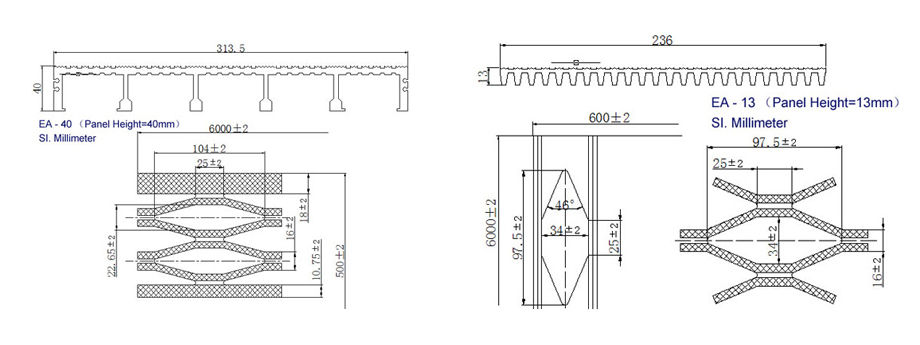

Desenhos Típicos de Passarela de Alumínio

Tabela de Cargas e Deflexões de Passarela de Alumínio

Tipo	Layout		Vão 500	Vão 600	Vão 700	Vão 800	Vão 900	Vão 1000
EWG13	PAINEL ÚNICO	U	4.70	2.70	1.50	0.80	0.60
EWG13	PAINEL ÚNICO	D	2.50	3.00	3.50	4.00	4.50
EWG22	PAINEL ÚNICO	U	9.40	6.30	4.20	2.90	2.10	1.40
EWG22	PAINEL ÚNICO	D	2.50	3.00	3.50	4.00	4.50	4.90
EWG13	PAINEL DUPLO	U	6.60	3.80	2.10	1.10	0.80
EWG13	PAINEL DUPLO	D	2.50	3.00	3.50	4.00	4.50
EWG22	PAINEL DUPLO	U	13.20	8.80	5.90	4.10	2.90	2.00
EWG22	PAINEL DUPLO	D	2.50	3.00	3.50	4.00	4.50	4.90

Tipo	Layout		Vão 750	Vão 900	Vão 1050	Vão 1200	Vão 1350	Vão 1500	Vão 1650	Vão 1800	Vão 1950	Vão 2100	Vão 2250	Vão 2400
EWG30	PAINEL ÚNICO	U	22.80	13.10	8.20	5.50	3.80	2.80	2.00	1.60	1.20	0.90	0.70	0.60
EWG30	PAINEL ÚNICO	D	3.70	4.60	5.10	5.90	6.60	7.40	8.20	8.90	9.60	10.40	11.20	11.90
